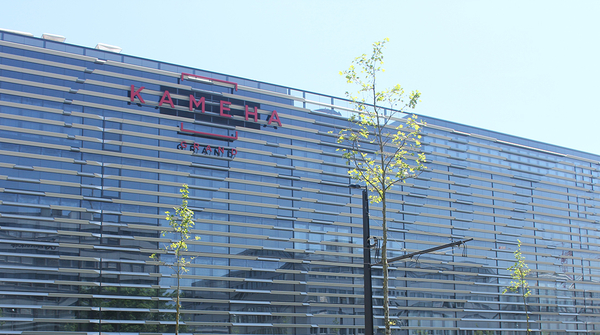

Hotel KAMEHA Grand, Glattpark, Zürich

Für die Wärmeerzeugung wird eine Fernwärme­unterstation mit zwei Wärmetauschern realisiert. Die Wärmeabgabe erfolgt je nach Anforderung mittels Fussbodenheizung, Fancoil oder unterstützend über die Lüftungsanlagen. Die Wärmeverteilung erfolgt teil­weise im 4-Leiter-System. Es wird ein MSRL-System installiert. Das Brauchwarmwasser wird über Frisch­wasserstationen mit den entsprechenden heizungs­seitigen Energiespeichern bereitgestellt. Über die Energiespeicher wird eine Wärmerückgewinnung der Enthitzer und der Kondensatoren der Kältemaschine installiert.

Wärmelieferung ab Fernwärmenetz

Wärmeleistung Winter 1‘400 kW für Raumheizung / Lüftungen / Brauchwarmwasser

Wärmeleistung im Sommer 800 kW für Brauchwarm­wasser

Wärmeübergabe von der Fernwärme

Die nachfolgend aufgeführten Lüftungs- und Teil­kli­maanlagen sind gemäss den Grundlagen der SIA 2024 konzeptioniert, bzw. den technischen Anfor­derungen an die Sicherheit und den Gesundheits­schutz. Es gibt Lüftungszentralen im 1. UG sowie im Dachgeschoss. Im Dachgeschoss wird die Aussen­luft über die Fassa­den angesaugt und die Fortluft über Dach geführt. Für das Untergeschoss gibt es eine gemeinschaft­liche Aussenluftansaugung über die Fassade im 1. + 2. OG.

Die Fortluft wird separat über Dach geführt und nach den verschiedenen Fortluftarten getrennt:

• Müllräume, 1-stufig Zu- und Abluftanlage
• Kältezentrale (gewerbliche Kälte); 2-stufig ohne WRG
• Kältezentrale Dachgeschoss (Kaltwassersatz), 2-stufige Abluftanlage
• Dampfbäder Kingsize-Suiten
• Parking 2. Untergeschoss; 1-stufige Zu- und Abluftanl.
• Parking 1. Untergeschoss; 1-stufige Abluftanlage
• RWA Parking 2. Untergeschoss, System MRWA
• Lüftungsanlage Nebenräume / Garderoben; bis 6‘000 m³/h
• Lüftungsanlage SPA-Bereich, bis 4‘900 m³/h
• Lüftungsanlage SPA-Bereich, bis 4‘900 m³/h
• Teilklimaanlage Küche Untergeschoss, bis 19‘200 m³/h
• Teilklimaanlage Küche / Restaurant Erdgeschoss, bis 21‘700 m³/h
• Teilklimaanlage Küche / Restaurant Erdgeschoss, bis 11‘100 m³/h
• Teilklimaanlage Verwaltung, bis 3‘600 m³/h
• Teilklimaanlage Konferenz, bis 11‘700 m³/h
• Teilklimaanlage Bar, Looby, Foyer, Raucher-Lounge, öffentliche WC, bis 12‘100 m³/h
• Teilklimaanlage Eventdom, bis 17‘500 m³/h
• Teilklimaanlage Hotelzimmer aufgeteilt auf drei Geräte mit 7‘000 bis 7‘800 m³/h

Die gesamte erforderliche Kälte wird mit Kälte­maschinen realisiert. Der trockene Rückkühler kann bei Bedarf die über­schüssige Wärme abführen, aber auch bei den ent­sprech­enden Temperaturen im Free Cooling-Betrieb ar­bei­ten. Vorgängig wird die gesamte WRG des Enthitzers und des Kondensators jedoch den Energiespeichern für die BWW-Aufbereitung zugeführt. Die Kälte wird über ein Wasser­system den entsprechenden Bedarfsstellen zugeführt.

Für die Kälteerzeugung werden Kältemaschinen mit Rück­kühlern realisiert, wobei die Kälteleistung 620 kW beträgt.

Sämtliche Sanitärapparate werden mit Kalt- und Warm­was­ser versorgt, sowie über Schmutzabwasserleitungen der öffentlichen Kanalisation zugeführt. Aufgrund der Was­ser­härte wird das komplette Kalt- und Warmwasser enthärtet. Aufgrund der Gebäudehöhe müssen die Ap­par­ate in der Druc­kzone 2 über eine Druckerhöhungsanlage versorgt werden. Für einige Küchenapparate wird eine Osmose­anlage erstellt, welche den Apparaten das Per­meat liefert. Das anfallende Küchenabwasser wird über einen Fettabscheider der Kanalisation zugeführt. Alle Ap­par­ate unter der Rück­stauhöhe werden über Ent­wäs­se­rungs­pumpen auf das Niveau der öffentlichen Kanalisation gefördert. Das komplette Brauchwarmwasser wird über Frischwasserstationen erwärmt und mit einem Zir­ku­la­ti­ons­system ausgeführt. Sämtliche Dachflächen werden gefasst und im Trennsystem der öffentlichen An­schluss­stelle zugeführt.
