Standort

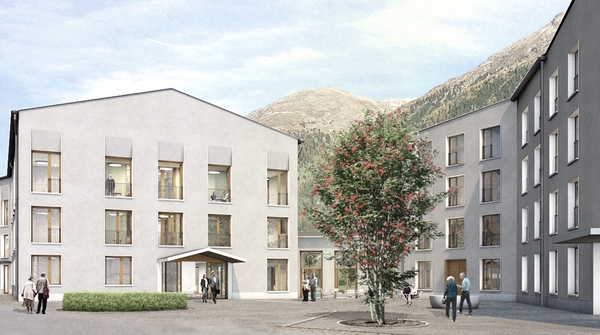

Das Alters- und Pflegeheim Promulins wurde im Jahr 1979 erstellt und 1992 mit einem Pflegeheimtrakt erweitert. Um den aktuellen Ansprüchen zu genügen wird das bestehende Pflegeheim aufgestockt und das Altersheim durch einen Neubau ersetzt.
Facts & Figures
- Bauherr
Planungs- und Baugesellschaft Promulins, Samedan
- Architekten
Renato Maurizio Architekten AG, Maloja und Schmid Schärer Architekten AG, Zürich
- Planungs-/Bauzeit Aufstockung
2018 - 2021
- Planungs-/Bauzeit Neubau
2020 - 2024
- Planungs-/Bauzeit Umbau
2024 - 2026
- Auftrag
Heizungs-, Lüftungs-, Klima-, Kälte- und Sanitär-Ingenieur sowie Branschutz-Ingenieur
Leistungsbeschrieb Brandschutz
Für die Baueingabe wurden sämtliche notwendigen brandschutzrelevanten Unterlagen erstellt.
Die Qualitätssicherung wurde durch Kontrollen der Planung der Einzelgewerke sowie durch regelmässige Baukontrollen sichergestellt.
Für die Brandfallsteuerungen wurden Zonenpläne und eine Brandfallmatrix erstellt. Die Funktionskontrollen sämtlicher brandschutzrelevanten Komponenten wurden durchgeführt und dokumentiert.
Leistungsbeschrieb Gebäudetechnik
Für die Aufstockung, Umbau sowie den Neubau wurden sämtliche Leistungen nach SIA zu 100 % erbracht.
Aufstockung
Aufstockung des bestehenden Pflegeheimes im laufenden Betrieb. Für die Aufstockung wurden folgende Gewerke geplant:
Heizungsanlage - Integration der neuen sowie bestehenden Heizungsanlage in einen Nahwärmeverbund.
Lüftung - Instandhaltung der bestehenden Lüftungsanlagen. Für die neuen Bewohnerzimmer der Aufstockung wurde ein ALD System realisiert.
Sanitäre Anlagen - Instandhaltung der bestehenden Sanitäranlagen. Einbindung der neuen Sanitärinstallationen der Aufstockung in den Bestand.
Neubau
Für den Neubau wurden folgende Gewerke geplant:
Heizungsanlage - Anschluss an den Nahwärmverbung. Die Bewohnerzimmer werden mittels Fussbodenheizung beheizt. In den öffentlichen Bereichen wie Cafeteria etc. erfolgt die Beheizung mittels Heizkörper.
Lüftungsanlage - alle Bewohnerzimmer werden mittels Zu- und Abluft hygienisch belüftet. Die öffentlichen Bereiche wie Cafeteria, WC-Anlagen etc. werden ebenfalls mittels Zu- und Abluft hygienisch belüftet. Die Gastroküche wird mittels sep. Monoblock über eine Lüftungsdecke betrieben.
Kälte:
PK-Anlagen - Planung der kompletten Kälteerzeugung für die Plus-Kühlung inkl. Abwärmenutzung. Planung der kompletten Kälteverteilung für die Plus-Kühlung inkl. Kühlzellen. Zusätzlich werden alle Server- sowie Elektrozentralen mit Kälte versorgt.
TK-Anlage - Planung der kompletten Kälteerzeugung für die Minus-Kühlung inkl. Abwärmenutzung. Planung der kompletten Kälteverteilung für die Minus-Kühlung inkl. Kühlzellen.
KK-Anlage - Planung der kompletten Kälteerzeugung für die Klima-Kühlung. Planung der kompletten Kälteverteilung inkl. Abgabesysteme für die zu klimatisierten Räume (Stationszimmer).
Sanitäranlage, Planung der kompletten Ver- und Entsorgungsinstallationen. Planung der Grundleitungen unter der Bodenplatte.
Gebäudeautomation - Planung der gesamten gebäudetechnischen Automation der Gewerke Heizung, Lüftung und teilweise Sanitär sowie Kälte. Schnittstelle zum bauseitigen KNX System.
